Cara Membaca Nameplate Valve: Pressure Class, Material, dan End Connection

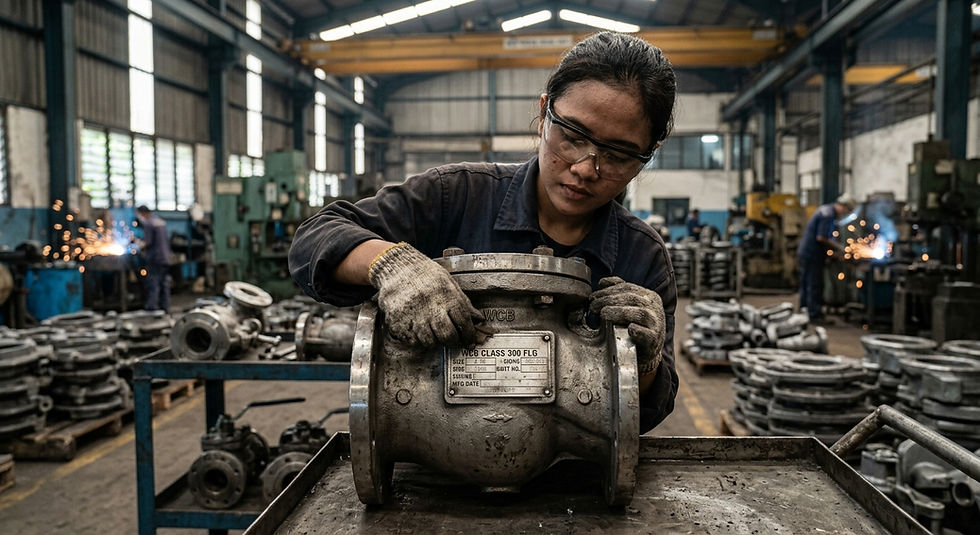

Nameplate valve adalah plat identifikasi yang terpasang pada body valve dan berisi informasi penting tentang spesifikasi, batasan operasi, dan material penyusunnya. Kemampuan membaca nameplate dengan benar sangat krusial untuk memastikan valve yang dipilih sesuai dengan kondisi operasi, kompatibel dengan sistem perpipaan, dan aman digunakan. Artikel ini membahas tiga informasi utama pada nameplate valve: pressure class, material, dan end connection.

Pressure Class: Menentukan Batas Tekanan dan Temperatur

Pressure class menunjukkan rating tekanan maksimum yang diizinkan pada valve. Rating ini tidak hanya bergantung pada tekanan, tetapi juga pada temperatur operasi. Semakin tinggi temperatur, semakin rendah tekanan yang diizinkan.

Standar Pressure Class:

• ASME B16.34 mengatur rating tekanan-temperatur untuk valve dengan pressure class 150, 300, 600, 900, 1500, dan 2500.

• API 6D mengatur valve untuk aplikasi pipa minyak dan gas dengan rating class yang serupa.

Cara Membaca:

Pada nameplate, pressure class biasanya tertera sebagai angka, misalnya "Class 150" atau "CL150". Angka ini menunjukkan rating tekanan dalam satuan psi pada temperatur referensi (biasanya 100°F atau 38°C). Contohnya, Class 150 berarti valve mampu menahan tekanan hingga 285 psi pada temperatur 100°F.

Tabel Rating Tekanan-Temperatur (Contoh untuk Material Carbon Steel):

Pressure Class	Tekanan pada 100°F (psi)	Tekanan pada 500°F (psi)
150	285	170
300	740	445
600	1480	890
900	2220	1335

Perhatikan bahwa rating tekanan menurun seiring kenaikan temperatur. Pastikan valve yang dipilih memiliki rating yang sesuai dengan kondisi operasi maksimum.

Material: Menentukan Kompatibilitas dan Ketahanan

Material valve menentukan kompatibilitas dengan fluida yang dialirkan dan ketahanan terhadap korosi, erosi, serta temperatur tinggi. Informasi material biasanya tercantum pada nameplate dalam bentuk kode standar.

Kode Material Umum:

• ASTM A216 WCB: Carbon steel untuk aplikasi umum, temperatur -29°C hingga 425°C.

• ASTM A217 WC6: Chrome-moly steel untuk temperatur tinggi hingga 593°C.

• ASTM A351 CF8M: Stainless steel 316 untuk ketahanan korosi tinggi.

• ASTM A351 CF3M: Stainless steel 316L untuk ketahanan korosi lebih tinggi.

• ASTM A352 LCB: Low-temperature carbon steel untuk aplikasi cryogenic hingga -46°C.

• ASTM A351 CF8C: Stainless steel 347 untuk temperatur tinggi dan ketahanan korosi.

Cara Membaca:

Nameplate biasanya mencantumkan kode material body, misalnya "WCB" atau "CF8M". Kode ini dapat dicari di standar ASTM atau ASME untuk mengetahui komposisi kimia dan sifat mekaniknya.

Pertimbangan Pemilihan Material:

• Fluida korosif: Gunakan stainless steel atau alloy steel.

• Temperatur tinggi: Gunakan chrome-moly steel atau stainless steel.

• Temperatur rendah: Gunakan low-temperature carbon steel.

• Abrasive: Gunakan material dengan kekerasan tinggi.

End Connection: Menentukan Metode Penyambungan

End connection menentukan bagaimana valve disambungkan ke sistem perpipaan. Jenis end connection harus sesuai dengan desain pipa dan metode penyambungan yang tersedia.

Jenis End Connection Umum:

• Flanged (FLG): Valve memiliki flange yang disambungkan ke flange pipa dengan baut. Tersedia dalam berbagai rating seperti ANSI 150, 300, 600.

• Threaded (THD): Valve disambungkan dengan ulir ke pipa. Biasanya untuk ukuran kecil (di bawah 2 inci).

• Welded (SW/BW):

•  Socket Weld (SW): Valve disambungkan dengan las pada soket. Untuk ukuran kecil hingga menengah.

• Butt Weld (BW): Valve disambungkan dengan las tumpul pada ujung pipa. Untuk ukuran besar dan tekanan tinggi.

• Wafer: Valve tipe wafer dipasang di antara dua flange pipa dan dikencangkan dengan baut.

• Lug: Valve tipe lug memiliki lug yang dapat dibaut ke flange pipa.

Cara Membaca:

Nameplate biasanya mencantumkan jenis end connection, misalnya "FLG", "SW", "BW", atau "THD". Selain itu, ukuran valve (misalnya 2", 4", 6") dan rating flange (misalnya 150#, 300#) juga tercantum.

Membaca nameplate valve melibatkan pemahaman tiga informasi utama: pressure class, material, dan end connection. Pressure class menentukan batas tekanan dan temperatur operasi. Material menentukan kompatibilitas dengan fluida dan ketahanan terhadap kondisi operasi. End connection menentukan metode penyambungan ke sistem perpipaan. Dengan memahami ketiga informasi ini, operator dan teknisi dapat memastikan valve yang dipilih sesuai dengan kebutuhan aplikasi, aman digunakan, dan kompatibel dengan sistem yang ada.
